Artikelzusammenfassung: A Vakuum-Leistungsschalter VCBist ein kritisches Schalt- und Schutzgerät für elektrische Mittelspannungssysteme, das eine versiegelte Vakuumkammer als Lichtbogenlöschmedium verwendet. In diesem Artikel werden die Funktionsweise der VCB-Technologie, ihre wichtigsten Vorteile, Anwendungsszenarien, Betriebsbedingungen und wichtige Auswahlüberlegungen für die industrielle Stromverteilung erläutert. Basierend auf den technischen Informationen vonTooniceDieser Leitfaden soll Ingenieuren, Elektroinstallateuren, Händlern und Einkaufsteams dabei helfen, die Leistungs- und Anwendungsanforderungen von VCB besser zu verstehen.
Inhaltsverzeichnis
- Was ist ein Vakuum-Leistungsschalter VCB?
- Wie funktioniert ein Vakuum-Leistungsschalter VCB?
- Was sind die Hauptvorteile der VCB-Technologie?
- Wo wird ein Vakuum-Leistungsschalter VCB eingesetzt?
- Welche Betriebsbedingungen sollten berücksichtigt werden?
- Wie sollten Sie den richtigen VCB auswählen?
- Häufig gestellte Fragen zum Vakuum-Leistungsschalter VCB

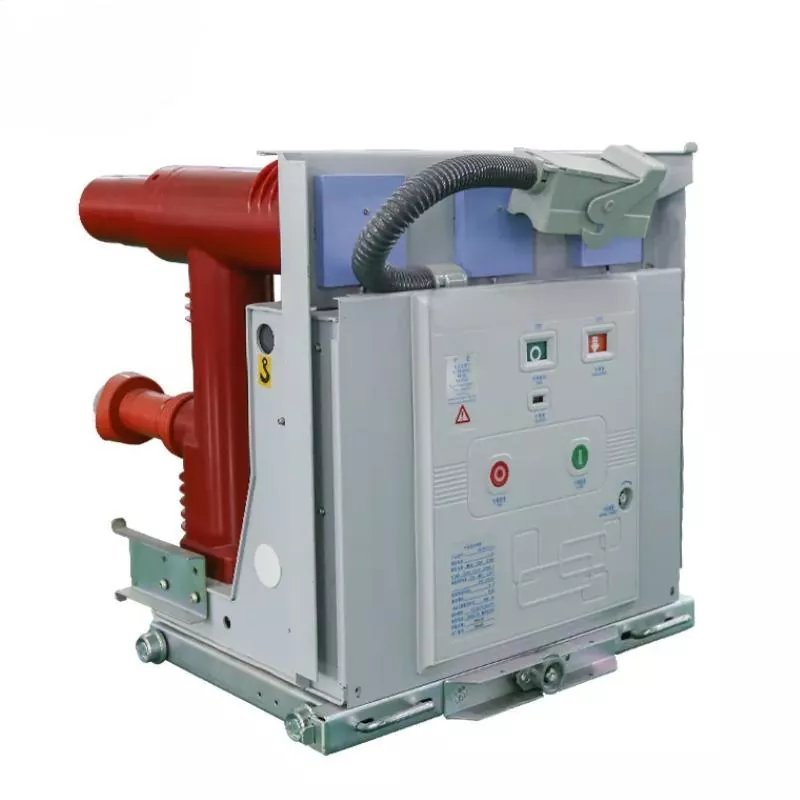

Was ist ein Vakuum-Leistungsschalter VCB?
Toonice produziert und liefertVakuum-Leistungsschalter VCBLösungen für Mittelspannungs-Stromverteilungsanwendungen, bei denen zuverlässiges Schalten, elektrischer Schutz, häufiger Betrieb und reduzierter Wartungsaufwand wichtig sind. Laut Produktinformation des Herstellers eignen sich diese Leistungsschalter für dreiphasige Wechselstromsysteme in Innenräumen und können in Industrie- und Bergbauunternehmen, Kraftwerken, Umspannwerken und anderen Verteilungsnetzen eingesetzt werden.
Ein VCB verwendet Vakuum als Lichtbogenlöschmedium. Die elektrischen Kontakte sind in einem versiegelten Vakuum-Unterbrecher eingeschlossen. Wenn der Leistungsschalter während des normalen Schaltvorgangs oder im Fehlerfall öffnet, trennen sich die Kontakte und die Vakuumumgebung trägt zur Unterdrückung des Lichtbogens bei.
Diese Konstruktion macht herkömmliches Öl als Lichtbogenlöschmedium überflüssig und ermöglicht eine kompakte, relativ leichte Bauweise. Es trägt außerdem zu einem geringen Wartungsaufwand, einem geringen Betriebsgeräusch und einer langen elektrischen Lebensdauer bei.
Für Käufer, die Mittelspannungs-Schaltgeräte bewerten, ist der Vakuum-Leistungsschalter VCB von Toonice daher eine Überlegung wert, wenn die Anwendung eine zuverlässige Unterbrechungsleistung kombiniert mit häufiger Schaltfähigkeit erfordert.
Wie funktioniert ein Vakuum-Leistungsschalter VCB?
Das Funktionsprinzip eines VCB ist relativ einfach, seine Leistung hängt jedoch von einer präzisen mechanischen und elektrischen Konstruktion ab. Der primäre Schaltvorgang findet im Inneren der Vakuum-Schaltkammer statt, wo die Kontakte von den atmosphärischen Bedingungen isoliert sind.
- Normalbetrieb:Die elektrischen Kontakte bleiben geschlossen, sodass Strom durch den Stromkreis fließen kann.
- Öffnungsbefehl:Bei Empfang eines Schalt- oder Schutzbefehls trennt der Antrieb die Kontakte.
- Lichtbogenbildung:Beim Trennen der Kontakte kann sich ein vorübergehender Lichtbogen bilden, aber die Vakuumumgebung begrenzt eine anhaltende Lichtbogenbildung.
- Lichtbogenlöschung:Der Lichtbogen erlischt schnell, wenn sich der Strom seinem natürlichen Nullpunkt nähert.
- Dielektrische Rückgewinnung:Die Isolationsfestigkeit über die Kontaktstrecke stellt sich schnell wieder her und trägt so dazu bei, ein erneutes Zünden des Lichtbogens zu verhindern.
Ein wichtiges Merkmal ist der relativ kleine Kontaktabstand. In den technischen Informationen von Toonice wird darauf hingewiesen, dass ein 10-kV-VCB einen Kontaktabstand von etwa 10 mm haben kann. Ein kompakter Kontaktweg reduziert den mechanischen Arbeitsaufwand im Betrieb und kann zu einer längeren mechanischen Lebensdauer beitragen.
Was sind die Hauptvorteile der VCB-Technologie?
Die Vakuumunterbrechungstechnik ist zu einer wichtigen Lösung für die Mittelspannungsverteilung geworden, da sie eine effektive Fehlerunterbrechung mit einer vergleichsweise einfachen Betriebsumgebung kombiniert. Zu den wesentlichen Vorteilen gehören:
- Geringer Wartungsaufwand:Der versiegelte Vakuum-Unterbrecher erfordert im Vergleich zu ölbasierten Systemen keine routinemäßige Wartung des Lichtbogenlöschmediums.
- Kompakte Bauweise:Der kleine Kontaktweg und das kompakte Unterbrecherdesign tragen dazu bei, die Gesamtgröße der Anlage zu reduzieren.
- Schnelle Lichtbogenlöschung:Die Lichtbogendauer ist kurz und beträgt laut Produktinformation des Herstellers typischerweise etwa eine halbe Periode.
- Schnelle dielektrische Wiederherstellung:Die schnelle Wiederherstellung der Isolationsfestigkeit unterstützt die zuverlässige Unterbrechung von Fehlerströmen.
- Lange elektrische Lebensdauer:Durch den geringeren Kontaktverschleiß kann der Leistungsschalter wiederholte Schaltvorgänge unterstützen.
- Geringe Betriebsgeräusche:VCBs können für Installationen geeignet sein, bei denen der Lärm minimiert werden soll.
- Ölfreier Betrieb:Durch die Vakuumunterbrechung wird der Einsatz von Öl als Lichtbogenlöschmedium vermieden.
- Kompaktes und leichtes Design:Dadurch kann die Integration in geeignete Mittelspannungsschaltanlagen vereinfacht werden.
- Kapazitive Lastschaltfähigkeit:VCBs können für geeignete kapazitive Lastschaltanwendungen eingesetzt werden, wenn das gesamte Systemdesign dies unterstützt.
| Leistungsfaktor | VCB-Charakteristik | Praktischer Nutzen |
|---|---|---|
| Lichtbogenlöschendes Medium | Vakuum | Ölfreie Unterbrechung und reduzierter Wartungsaufwand |
| Kontaktlücke | Ungefähr 10 mm für ein 10-kV-Beispiel | Kompakter Antriebsmechanismus und kürzerer mechanischer Hub |
| Lichtbogenzeit | Typischerweise etwa ein halber Zyklus | Schnelle Reaktion auf Unterbrechungen |
| Elektrisches Leben | Die Nennstromunterbrechung kann 5.000 Schaltspiele überschreiten | Geeignet für Anwendungen mit häufigem Schalten |
| Vollauslastungsunterbrechung | Laut Produktinformation ca. 30–50 Arbeitsgänge | Unterstützt wiederholte Fehlerunterbrechungen innerhalb der angegebenen Nennwerte |
| Wartung | Niedrig | Reduzierter Serviceaufwand über den gesamten Gerätelebenszyklus |
Hinweis: Die tatsächlichen elektrischen Nennwerte, die Lebensdauer, die Unterbrechungskapazität, der Isolationsgrad und die Installationsanforderungen müssen immer anhand des spezifischen VCB-Modells und der geltenden Normen überprüft werden.
Wo wird ein Vakuum-Leistungsschalter VCB eingesetzt?
Ein Vakuum-Leistungsschalter VCB eignet sich besonders für Mittelspannungsverteilungssysteme, in denen elektrische Geräte eine zuverlässige Steuerung und Schutz benötigen. Typische Anwendungen sind:
- Industrieanlagen:Schutz und Schalten von Mittelspannungseinspeisungen, Motoren, Transformatoren und Verteilungsgeräten.
- Bergbaubetriebe:Geeignet für Stromverteilungssysteme, die eine robuste und wiederholte Schaltleistung erfordern.
- Kraftwerke:Wird zur Steuerung und zum Schutz ausgewählter Mittelspannungsstromkreise verwendet.
- Unterstationen:Integriert in geeignete Schaltanlagen für Verteilungs- und Schutzfunktionen.
- Vertriebsnetze:Wird dort eingesetzt, wo zuverlässiges Schalten und Fehlerunterbrechung unerlässlich sind.
- Erneuerbare Energiesysteme:Entsprechende VCB-Konfigurationen können in Wind- und Photovoltaik-Verteilungssystemen verwendet werden, vorbehaltlich des Systemdesigns und der Umgebungsanforderungen.
Die von Toonice bereitgestellten Produktinformationen beschreiben VCB-Geräte für dreiphasige Wechselstromsysteme in Innenräumen im Bereich von 3–10 kV und geben außerdem an, dass Vakuum-Leistungsschalter in Spannungsbereichen wie 11–33 kV verwendet werden. Das bedeutet, dass Käufer die genaue Nennspannung und Konfiguration des ausgewählten Modells bestätigen sollten, anstatt diese Bereiche als universelle Spezifikationen zu betrachten.
Welche Betriebsbedingungen sollten berücksichtigt werden?
Die richtige Auswahl der Umgebung ist für den zuverlässigen Betrieb von Mittelspannungs-Leistungsschaltern von entscheidender Bedeutung. Temperatur, Luftfeuchtigkeit, Höhe, elektromagnetische Störungen, Vibrationen und Stöße können die Geräteleistung und die Zuverlässigkeit der Isolierung beeinträchtigen.
| Zustand | Referenzanforderung | Überlegungen zur Auswahl |
|---|---|---|
| Betriebstemperatur | Typischerweise -40 °C bis +40 °C | Bestätigen Sie den Temperaturwert und die Innen-/Außenkonfiguration des tatsächlichen Modells. |
| Lagertemperatur | -40°C bis +85°C | Berücksichtigen Sie die Lager- und Transportbedingungen. |
| Relative Luftfeuchtigkeit | Tagesdurchschnitt ≤95 %; Monatsdurchschnitt ≤90 % | Verwenden Sie einen Feuchtigkeitsschutz, wenn Kondensation auftreten kann. |
| Höhe | In der Regel bis zu 1.000–2.000 m referenziert | Bei Installationen in großen Höhen können besondere Überlegungen zur Isolierung und Abdichtung erforderlich sein. |
| EMI | Mögliche Störungen durch Blitze und Konverter | Erwägen Sie Abschirmungs-, Erdungs- und Filtermaßnahmen. |
| Vibration und Schock | Anwendungsabhängig | Beurteilen Sie mechanische Bedingungen, insbesondere im Freien oder in erdbebengefährdeten Bereichen. |
Bei Projekten mit hoher Luftfeuchtigkeit, extremen Temperaturen, großer Höhe oder erheblichen Vibrationen sollten die Einkaufsteams dem VCB-Hersteller vor der endgültigen Modellauswahl die vollständigen Standortbedingungen mitteilen.
Wie sollten Sie den richtigen VCB auswählen?
Die Wahl eines VCB sollte mehr umfassen als den Vergleich der Kaufpreise. Der Leistungsschalter muss den elektrischen Eigenschaften und Umgebungsbedingungen des gesamten Stromverteilungssystems entsprechen.
- Nennspannung bestätigen:Wählen Sie einen Leistungsschalter, der für die Systemspannung und den erforderlichen Isolationsgrad geeignet ist.
- Nennstrom prüfen:Stellen Sie sicher, dass der Dauernennstrom der maximal erwarteten Last entspricht.
- Bewerten Sie die Kurzschlussanforderungen:Das Ausschaltvermögen muss für den voraussichtlichen Fehlerstrom geeignet sein.
- Berücksichtigen Sie die Schalthäufigkeit:Häufige Schaltanwendungen erfordern eine entsprechende mechanische und elektrische Belastbarkeit.
- Überprüfen Sie die Installationskonfiguration:Bestätigen Sie, ob der Leistungsschalter in einer geeigneten mittelmontierten, doppellagigen oder festen Schrankanordnung installiert wird.
- Bewerten Sie die Umgebungsbedingungen:Vor der Bestellung sollten Temperatur, Luftfeuchtigkeit, Höhe, Vibration und elektromagnetische Störungen berücksichtigt werden.
- Überprüfen Sie die Kontrollanforderungen:Stellen Sie sicher, dass der Antriebsmechanismus und der Steuerkreis mit dem gesamten Schaltanlagensystem kompatibel sind.
- Überprüfen Sie den Herstellersupport:Technische Dokumentation, Installationsanleitungen, Ersatzteile und Kundendienst können sich langfristig auf die Betriebskosten auswirken.
Für Beschaffungsteams auf der Suche nach einemChina VCB-Hersteller oder LieferantBesonders wichtig sind die technische Dokumentation und die Anwendungsunterstützung. Ein zuverlässiger Lieferant sollte in der Lage sein, Käufern vor der Produktion oder dem Versand dabei zu helfen, die elektrische Nennleistung, die Installationskonfiguration, die Umgebungsbedingungen und die beabsichtigte Anwendung zu überprüfen.
Häufig gestellte Fragen zum Vakuum-Leistungsschalter VCB
Was ist der Hauptzweck eines Vakuum-Leistungsschalters VCB?
Ein VCB dient zur Steuerung und zum Schutz von Mittelspannungsstromkreisen. Es kann normale Lastströme und Fehlerströme innerhalb der angegebenen elektrischen Nennwerte unterbrechen und gleichzeitig einen versiegelten Vakuum-Unterbrecher zur Lichtbogenlöschung verwenden.
Warum verwendet ein VCB Vakuum als Lichtbogenlöschmedium?
Vakuum sorgt für eine stark isolierende Umgebung nach der Kontakttrennung und trägt dazu bei, den Lichtbogen schnell zu unterdrücken. Dies ermöglicht eine kompakte Bauweise, einen geringen Wartungsaufwand und eine zuverlässige Unterbrechungsleistung.
Ist ein VCB für häufiges Schalten geeignet?
Ja. Die VCB-Technologie eignet sich gut für Anwendungen, die einen wiederholten Betrieb erfordern, da der Kontaktverschleiß bei Stromunterbrechung relativ gering ist. Die Produktinformationen von Toonice geben für das referenzierte Produkt eine Nennstrom-Ausschaltleistung von mehr als 5.000 Schaltspielen an.
Welchen Spannungsbereich kann ein VCB abdecken?
Der geeignete Spannungsbereich hängt vom jeweiligen Modell ab. Toonice beschreibt VCB-Anwendungen, einschließlich dreiphasiger Wechselstromsysteme für Innenräume mit 3–10 kV, und verweist auf breitere Anwendungen wie 11–33 kV. Käufer sollten sich vor dem Kauf über die genaue Nennspannung des ausgewählten Modells informieren.
Benötigt ein Vakuum-Leistungsschalter eine regelmäßige Wartung?
VCBs erfordern im Allgemeinen eine geringere Wartung des Lichtbogenlöschmediums, da der Unterbrecher abgedichtet ist und Vakuum anstelle von Öl verwendet. Die komplette Leistungsschalter- und Schaltanlagenbaugruppe erfordert jedoch weiterhin entsprechende Inspektionen, Prüfungen, mechanische Kontrollen und Wartung gemäß den Anweisungen des Herstellers und den geltenden elektrischen Standards.
Können VCBs in Verteilungssystemen für erneuerbare Energien eingesetzt werden?
Geeignete VCBs können in Wind- und Photovoltaik-Verteilungssysteme integriert werden. Allerdings sollten Konstrukteure transiente Bedingungen, elektromagnetische Störungen, Schutzkoordination, Umwelteinflüsse und die elektrischen Eigenschaften des gesamten Systems bewerten.
Abschluss
Ein Vakuum-Leistungsschalter VCB vereint Vakuumunterbrechungstechnologie, kompakte Bauweise, schnelle Lichtbogenlöschung, geringen Wartungsaufwand und hohe Schaltdauer und ist damit eine effektive Lösung für viele Mittelspannungs-Energieverteilungsanwendungen. Für Industrieanlagen, Umspannwerke, Energieanlagen, Bergbaubetriebe und geeignete Systeme für erneuerbare Energien erfordert die Auswahl des richtigen VCB eine sorgfältige Bewertung von Spannung, Strom, Fehlerpegel, Schaltfrequenz, Installationskonfiguration und Umgebungsbedingungen. Wenn Sie einen zuverlässigen VCB für ein neues Projekt suchen oder bestehende Mittelspannungsschutzgeräte ersetzen möchten,Kontaktieren Sie unsbei Toonice, um Ihre Anwendung, technische Anforderungen und die geeignete Vakuum-Leistungsschalter-VCB-Lösung zu besprechen.
