Amerikanische Vorfertigungsstation

Wir sind als einer der wettbewerbsfähigsten Hersteller und Lieferanten amerikanischer Vorfertigungsstationen bekannt, verfügen über eine eigene Fabrik und können Ihnen nicht nur die neuesten, in modischem Stil gestalteten Produkte, sondern auch eine Preisliste und ein Angebot liefern. Das Gehäuse der American Type Prefabrication Substation besteht hauptsächlich aus einem Sockel, Seitenwänden, Trennwänden, Türen und einer oberen Abdeckung. Der Innenraum ist in drei Kammern unterteilt: Hochspannung, Transformator und Niederspannung.

Die Hochspannungskammer verfügt über ein zuverlässiges, kompaktes Design mit umfassenden Verriegelungsfunktionen zur Vermeidung von Fehlbedienungen, was eine hohe Zuverlässigkeit und einfache Wartung gewährleistet. Es kann mit Endlastschaltern, Ringnetzschaltanlagen und anderen Hochspannungsschaltgeräten ausgestattet werden.

Die Transformatorkammer bietet Platz für Öl- oder Trockentransformatoren mit einer Leistung von bis zu 1600 kVar und einer Nennspannung von 12/0,4 kV. Ausgestattet mit isolierenden Schutznetzen unterstützt es die natürliche oder erzwungene Belüftung. Optional sind automatische Temperaturregler, Raumtemperaturüberwachung und automatisch ein-/ausschaltende Lüftungsgeräte je nach Bedarf erhältlich.

Die Niederspannungskammer umfasst Standardkonfigurationen für Stromverteilung, Messung und Blindleistungskompensation. Es kann individuell angepasst werden, um sekundäre Steuerkreise und die Anzahl der ausgehenden Leitungen entsprechend den Projektanforderungen zu entwerfen.

Funktionen und Anwendungen

Vollständig isoliert, vollständig geschlossen, wartungsfrei, gewährleistet zuverlässig die persönliche Sicherheit;

Kompakte Struktur, das Volumen beträgt nur 1/3 - 1/5 der gleichen Kapazität. Transformator im europäischen Stil, mit geringer Höhe;

Kann eine Split-Box-Struktur annehmen, um eine Verunreinigung des Öls im Transformatoröltank zu vermeiden;

Auf der Hochspannungsseite werden Doppelsicherungen für den Vollbereichsschutz verwendet, wodurch die Kosten erheblich gesenkt werden.

Kann in Ringnetzwerken oder Terminals verwendet werden, und der Kabelkopf kann bei 200 A Laststrom im Notfall eingesteckt und herausgezogen werden;

Das Gehäuse besteht aus einer doppelschichtigen Verbundplatte vom Wabentyp, die die Funktion hat, Wärme zu isolieren und abzuleiten.

Die Niederspannungsseite ist mit einem elektronischen Phasenausfallschutz ausgestattet. Wenn im System eine abnormale Spannung auftritt, kann der Haupteingangsschalter schnell getrennt werden.

Hochspannungsseitiger ölgetauchter Lastschalter oder SF6-Lastschalter können motorisiert aufgerüstet werden und legen so den Grundstein für die Realisierung der Automatisierung des Verteilungsnetzes;

Geeignet für Öltransformatoren der S9- oder höherleistungsfähigen S11-Serie.

Die vorgefertigten Umspannwerke vom amerikanischen Typ Toonice (integrierte Umspannwerke der ZGS13-Serie) zeichnen sich durch einen geringen Platzbedarf, einfache Installation und Wartung, geringe Geräuschentwicklung, geringe Verluste, diebstahlsichere Konstruktion, vollständigen Schutz und eine starke Überlastfähigkeit aus. Sie eignen sich für den Einsatz in neuen Wohngebieten, Grünanlagen, Parks, Bahnhöfen, Hotels, Baustellen, Flughäfen und anderen ähnlichen Standorten.

Nutzungsumgebung

1. Höhe: nicht mehr als 1000 m;

2. Umgebungstemperatur: -35℃ ~ +40℃;

3. Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %;

4. Installationsort: ein Ort ohne Feuer, Explosionsgefahr, chemisch korrosive Gase, mit guter Belüftung und einer Bodenneigung von nicht mehr als 3°;

Hinweis: Wenn Sie dieses Produkt über die oben genannten Bedingungen hinaus bestellen, wenden Sie sich bitte an unser Unternehmen.

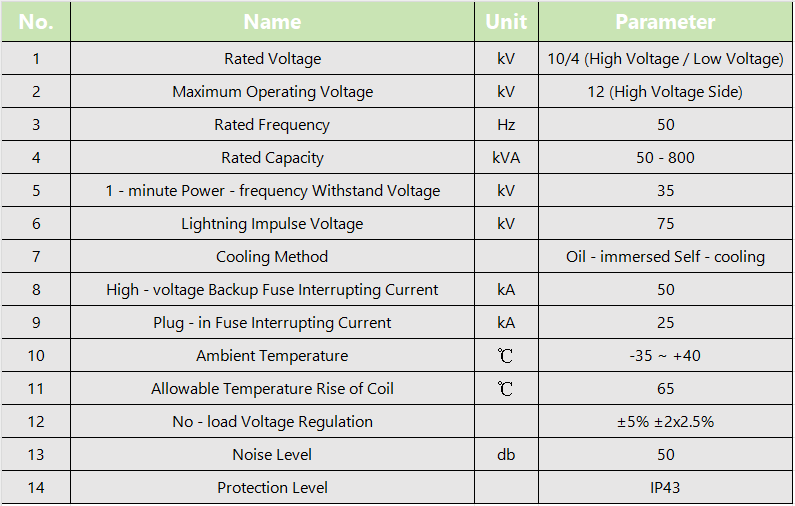

Technischer Parameter

Die vorgefertigte Umspannstation des amerikanischen Typs bietet erweiterte Funktionen und vielseitige Anwendungen und ist damit eine wertvolle Lösung für moderne Anforderungen an die Stromverteilung und das Energiemanagement.
