KYN28-12 Gepanzerte abnehmbare AC-Schaltanlage mit Metallgehäuse

Die gepanzerte, abnehmbare, metallgekapselte Wechselstrom-Schaltanlage KYN28-12 von TOONICE eignet sich für ein dreiphasiges Wechselstromnetz mit 50 Hz und 3,6–12 kV und dient zum Empfang und zur Verteilung elektrischer Energie sowie zur Steuerung, Überwachung und zum Schutz von Schaltkreisen. Kann im Einfachsammelschienen-, Einzelsammelschienen-Teilsystem oder Doppelsammelschienensystem verwendet werden. Die Schaltanlage entspricht IEC298 „Metallgekapselte AC-Schaltanlagen und Steuergeräte mit Nennspannungen über 1 kV und 52 kV und darunter“, IEC694 „Gemeinsame Klauseln für Hochspannungsschalter und -steuergeräte“, „GB3906 3–35 kV AC metallgekapselte Schaltanlagen“ meines Landes und DIA04 „Indoor „Bestellbedingungen für AC-Hochspannungsschaltanlagen“, Deutsch DIN.VDE0670 „Wechselstrom-Schaltanlage mit Nennspannung über 1 kV“ und anderen Normen. Und sie verfügt über eine vollständige und zuverlässige Anti-Fehlbedienungsfunktion.

Besonderheit:

Die gepanzerte abnehmbare AC-Schaltanlage KYN28-12 mit Metallgehäuse (im Folgenden als Schaltanlage bezeichnet) ist ein neuartiges Produkt, das von unserem Unternehmen unabhängig entworfen und entwickelt wurde und auf der Aufnahme fortschrittlicher inländischer Fertigungstechnologien basiert. Es kann verschiedene alte metallgekapselte Schaltanlagen ersetzen, z. B. die Produkte der Serien KYN1 - 12 und JYN2 - 12. Dieses Produkt hat die folgenden besonderen Vorteile:

Das Gehäuse des Produkts ist vollständig mit Schrauben zusammengebaut, was eine hohe mechanische Festigkeit aufweist und die Integrität und Ästhetik des Produkts wirksam gewährleistet. Die Schranktür ist mit einer Kunststoffspritzbeschichtung versehen, die eine hohe Schlagfestigkeit und Korrosionsbeständigkeit aufweist. Das Produktgehäuse verfügt über die Schutzart IP4X. (Je nach Kundenwunsch kann es gegen eine Eisenplatte ausgetauscht werden.)

Der Schalter dieses Produkts kann mit dem Vakuum-Leistungsschalter vom Typ VD4 von ABB und dem Festlastschalter der C3-Serie ausgestattet werden und kann auch mit einer Vielzahl von Vakuum-Leistungsschaltern der Haushaltsserie (z. B. VS1, VH1, VK, ZN28) konfiguriert werden, um ähnliche ausländische Produkte zu ersetzen.

Unabhängig davon, welcher Leistungsschalter ausgewählt wird, kann garantiert werden, dass der Luftisolationsabstand seiner Leiter größer als 125 mm und die Verbundisolierung größer als 60 mm ist. Diese Leistungsschalter haben alle die einzigartigen Vorteile einer langen Lebensdauer, eines geringen Wartungsaufwands und einer geringen Größe.

Nutzungsumgebung

1. Umgebungstemperatur: Obergrenze +40°C, Untergrenze -10°C.

2. Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %.

3. Höhe: nicht mehr als 1000 m.

4. Erdbebensicherheit: Stärke 8 nicht überschreiten.

5. Standorte, die frei von Feuer, Explosionsgefahr, starker Verschmutzung, chemischer Korrosion und heftigen Vibrationen sind.

Strukturmerkmale der Schaltanlage

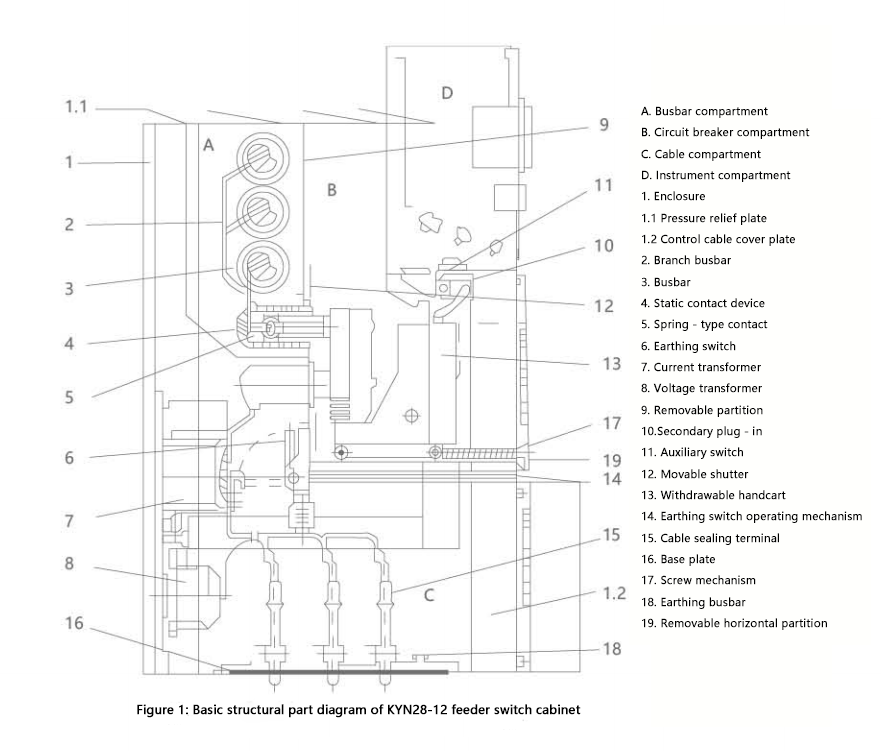

Die gepanzerte, abnehmbare, metallgekapselte AC-Schaltanlage KYN28-12 ist in Übereinstimmung mit der gepanzerten, metallgekapselten Schaltanlage in GB3906-91 konzipiert. Wie in Abbildung 1 dargestellt, besteht die Schaltanlage aus zwei Hauptteilen: einem festen Schrankkörper und einer ausziehbaren Komponente (allgemein als Handwagen bekannt). Das Gehäuse des Schrankkorpus und die Trennwände der einzelnen Funktionseinheiten sind durch Bolzen verbunden. Der Schutzgrad des Schaltanlagengehäuses beträgt IP4X, und bei geöffneter Tür des Leistungsschalterraums beträgt der Schutzgrad IP2X. Die Schaltanlage kann mit einem Vakuum-Leistungsschalter-Handwagen oder einem festen Lastschalter ausgestattet werden. Es verfügt über Funktionsschemata wie eingehende (abgehende) Freileitungen und ausgehende Kabelleitungen. Die Schaltanlage kann in einer Doppelschrankanordnung, also Rücken an Rücken oder gegenüberliegender Doppelreihenanordnung, installiert werden.

Die gepanzerte, abnehmbare AC-Schaltanlage KYN28-12 mit Metallgehäuse kombiniert fortschrittliche Funktionen mit vielseitigen Anwendungen und ist damit eine wertvolle Lösung für eine Vielzahl von Stromverteilungsanforderungen.
