GCK-Niederspannungs-Ausfahrschaltanlage

Toonice ist ein führender Hersteller und Lieferant. Die ausziehbare Niederspannungsschaltanlage GCK von Toonice besteht aus zwei Teilen: dem Power Distribution Center (PC)-Schrank und dem Motor Control Center (MCC)-Schrank. Es gilt für Stromverbraucher wie Kraftwerke, Umspannwerke sowie Industrie- und Bergbauunternehmen in einem Stromverteilungssystem mit 50 Hz Wechselstrom, einer maximalen Betriebsspannung von bis zu 660 V und einem maximalen Betriebsstrom von bis zu 3150 A und wird für die Stromumwandlung, -verteilung und -steuerung von Stromverteilungsgeräten wie Stromverteilung, Motorsteuerung und Beleuchtung verwendet.

Merkmale

1. Strukturmerkmale: Die ausfahrbare Niederspannungsschaltanlage GCK verfügt über eine zusammengebaute kombinierte Struktur mit modularer Lochinstallation und zeichnet sich durch eine starke Universalität der Komponenten und eine hohe Standardisierung aus. Der obere Teil des Schranks ist die Buskammer, die Vorderseite ist die Elektrokammer und die Rückseite ist die Kabeleingangs-/Ausgangskammer. Um die Sicherheit zu gewährleisten, ist jede Kammer durch Stahlplatten oder Isolierplatten isoliert.

2. Betriebsmodus: Die Hauptsammelschiene der GCK-Niederspannungsschaltanlage befindet sich oben im Schrank. Dieses Design war in der Anfangsphase üblicher, wurde aber aufgrund von Einschränkungen in der Materialstärke und der Bedienfreundlichkeit nach und nach durch fortschrittlichere Modelle ersetzt.

3. Anwendungsszenarien: GCK-Niederspannungsschaltanlagen eignen sich für Kraftwerke, Umspannwerke und die Energieabteilungen von Fabriken und Unternehmen und werden hauptsächlich zum Empfang und zur Verteilung elektrischer Energie verwendet.

4. Schutzstufe: Die Schutzstufe der GCK-Niederspannungsschaltanlagen beträgt IP30. Benutzer können je nach Umgebungsanforderungen auch eine Schutzstufe zwischen IP20 und IP40 wählen.

Nutzungsumgebung

1. Höhe: Nicht mehr als 2000 m.

2. Umgebungstemperatur: Temperatur nicht höher als +40 °C, wobei die Durchschnittstemperatur innerhalb von 24 Stunden +35 °C nicht überschreitet und die Umgebungslufttemperatur nicht niedriger als -50 °C ist.

3. Atmosphärische Bedingungen: Saubere Luft, relative Luftfeuchtigkeit nicht mehr als 50 % bei +40 °C; höhere Luftfeuchtigkeit bei niedrigeren Temperaturen zulässig (z. B. 90 % bei +20 °C).

4. Keine Einwirkung von Feuer, Explosionsgefahr, starker Verschmutzung, chemischer Korrosion oder starken Vibrationen.

5. Die Neigung zur vertikalen Fläche darf 5° nicht überschreiten.

6. Geeignet für Transport und Lagerung bei -25 °C bis +55 °C, kurzzeitig (≤ 24 Stunden) nicht über +70 °C.

Hinweis: Bei Bestellungen über die oben genannten Konditionen hinaus wenden Sie sich bitte an unser Unternehmen.

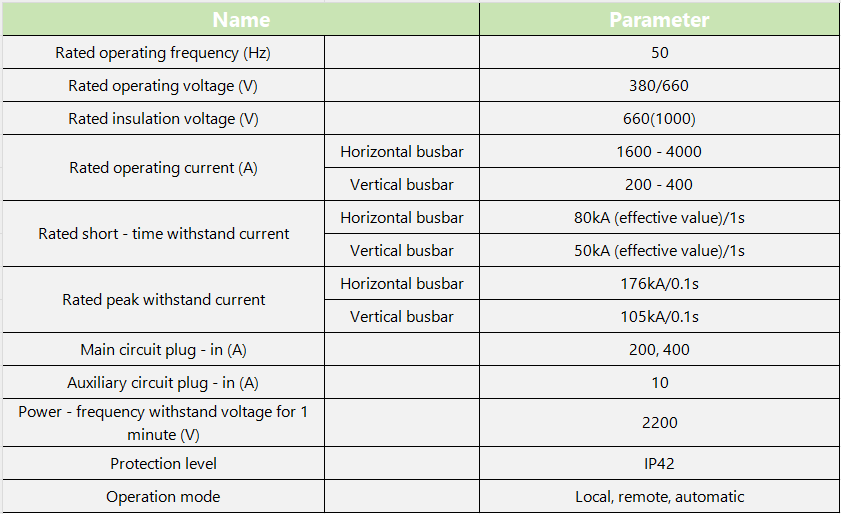

Technischer Parameter

Die ausfahrbare Niederspannungsschaltanlage GCK vereint fortschrittliche Funktionen mit vielseitigen Anwendungen und ist damit eine wertvolle Lösung für ein breites Spektrum an Energieverteilungsanforderungen.
