GCS Niederspannungs-Ausfahrschaltanlage

Die ausfahrbare Niederspannungsschaltanlage GCS von Toonice verfügt über ein integriertes modulares Design, das eine effiziente Stromverteilung und flexible Erweiterung ermöglicht. Es besteht aus hochwertigen Materialien und gewährleistet einen zuverlässigen Betrieb, eine hohe Schutzart und eine stabile Leistung. Unterstützt durch eine strenge Qualitätskontrolle bietet das Produkt hervorragende Qualität zu wettbewerbsfähigen Preisen, unterstützt die ODM/OEM-Anpassung, um vielfältige Anwendungsanforderungen zu erfüllen und Kunden dabei zu helfen, ein optimales Gleichgewicht zwischen Kosten und Effizienz zu erreichen.

Anfrage absenden

Produktbeschreibung

Toonice ist ein führender Hersteller und Lieferant. Die ausziehbare Niederspannungsschaltanlage GCS wurde speziell für die Energie- und Metallurgieindustrie entwickelt und verfügt über ein hervorragendes Schaltvermögen, um eine stabile Stromübertragung und -verteilung zu gewährleisten. Sein Hauptvorteil liegt in der starken Komplettierungsfähigkeit, der Integration von Funktionen von Stromverteilerschränken, SPS-Steuerschränken, Frequenzumwandlungsschränken usw. und der Unterstützung der Anpassung an unterschiedliche Anforderungen. Unsere GCS-Niederspannungs-Einschubschaltanlage entspricht den nationalen Standards, verfügt über ein schlichtes und elegantes weißes Äußeres, bietet schnelle Logistik, umfassenden Service und zuverlässigen Kundendienst. Egal wo Sie sind, wir bieten eine bundesweite Lieferung an.

Nutzungsumgebung

1. Umgebungstemperatur: Nicht höher als +40 °C, nicht niedriger als -5 °C; Die durchschnittliche Temperatur innerhalb von 24 Stunden darf +35 °C nicht überschreiten. Bei Überschreitung ist je nach den tatsächlichen Bedingungen eine Leistungsreduzierung erforderlich.

2. Höhe: Darf 2000 m nicht überschreiten; für den Innenbereich.

3. Atmosphärische Bedingungen: Die relative Luftfeuchtigkeit der Umgebungsluft überschreitet 50 % bei +40 °C nicht. Bei niedrigeren Temperaturen (z. B. 90 % bei +20 °C) ist eine höhere Luftfeuchtigkeit zulässig. Berücksichtigen Sie die Gefahr von Kondensation aufgrund von Temperaturschwankungen.

4. Installation: Neigung von der vertikalen Ebene ≤ 5°, und die gesamte Schrankanordnung muss relativ flach sein (gemäß GBJ232-82-Standard).

5. Standort: Installieren Sie das Gerät an Orten, die frei von starken Vibrationen und Stößen sind und in denen elektrische Komponenten keiner übermäßigen Korrosion ausgesetzt sind.

Hinweis: Bei Bestellungen über die oben genannten Konditionen hinaus wenden Sie sich bitte an unser Unternehmen.

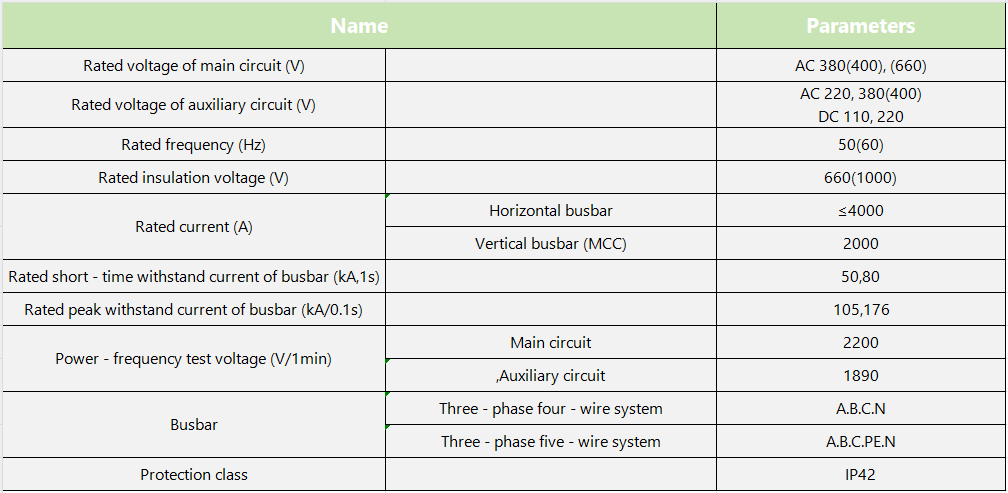

Technischer Parameter

Hauptstruktur

Der Hauptrahmen besteht aus offenem Stahl des Typs 8MF. Zwei Seitenflächen des Stahls verfügen über Befestigungslöcher mit Modulen von 20 mm, 100 mm und Φ9,2 mm, was eine flexible und bequeme interne Installation ermöglicht.

Die Montageform des Hauptrahmens ist in zwei Arten konzipiert: vollständig montierte Struktur und teilweise (Seitenrahmen und Querträger) geschweißte Struktur, die vom Benutzer ausgewählt werden können.

Alle Funktionsbereiche des Gerätes sind gegeneinander isoliert. Diese Fächer sind in Funktionseinheitenfach, Sammelschienenfach und Kabelfach unterteilt, wobei die Funktion jedes Fachs relativ unabhängig ist.

Die horizontale Hauptsammelschiene ist hinter dem Schrank horizontal angeordnet, um ihren Widerstand gegen elektrodynamische Kräfte zu erhöhen. Dies ist eine grundlegende Maßnahme, um sicherzustellen, dass der Hauptstromkreis des Geräts eine hohe Kurzschlussfestigkeit aufweist.

Das Design des Kabelfachs ermöglicht den bequemen Ein- und Austritt der Kabel von oben und unten.

Die ausfahrbare Niederspannungsschaltanlage GCS bietet erweiterte Funktionen und vielseitige Anwendungen und ist somit eine ausgezeichnete Wahl für eine Vielzahl von Stromverteilungsanforderungen.
