KYN61-40.5 Gepanzerte abnehmbare AC-Schaltanlage mit Metallgehäuse

Möchten Sie eine preisgünstige und hochwertige KYN61-40.5 gepanzerte abnehmbare AC-Schaltanlage mit Metallgehäuse kaufen? Liebe Kunden auf der ganzen Welt, Sie können dies gerne in unserer Fabrik in China kaufen. Die gepanzerte, abnehmbare, metallgekapselte Wechselstromschaltanlage KYN61-40.5 (im Folgenden als Schaltanlage bezeichnet) ist ein komplettes Stromverteilungsgerät für den Innenbereich für dreiphasigen Wechselstrom mit einer Frequenz von 50 Hz und einer Nennspannung von 40,5 kV.

Es wird zur Aufnahme und Verteilung elektrischer Energie in Kraftwerken, Umspannwerken sowie Industrie- und Bergbauunternehmen eingesetzt. Es kann den Stromkreis steuern, schützen und überwachen und ist auch an Orten mit häufigem Betrieb anwendbar. Diese Schaltanlage entspricht Standards wie GB3906 – 2006, GB/T11022 – 1999 und DL/T 404 – 2007.

Merkmale der gepanzerten abnehmbaren AC-Schaltanlage KYN61-40.5 mit Metallgehäuse

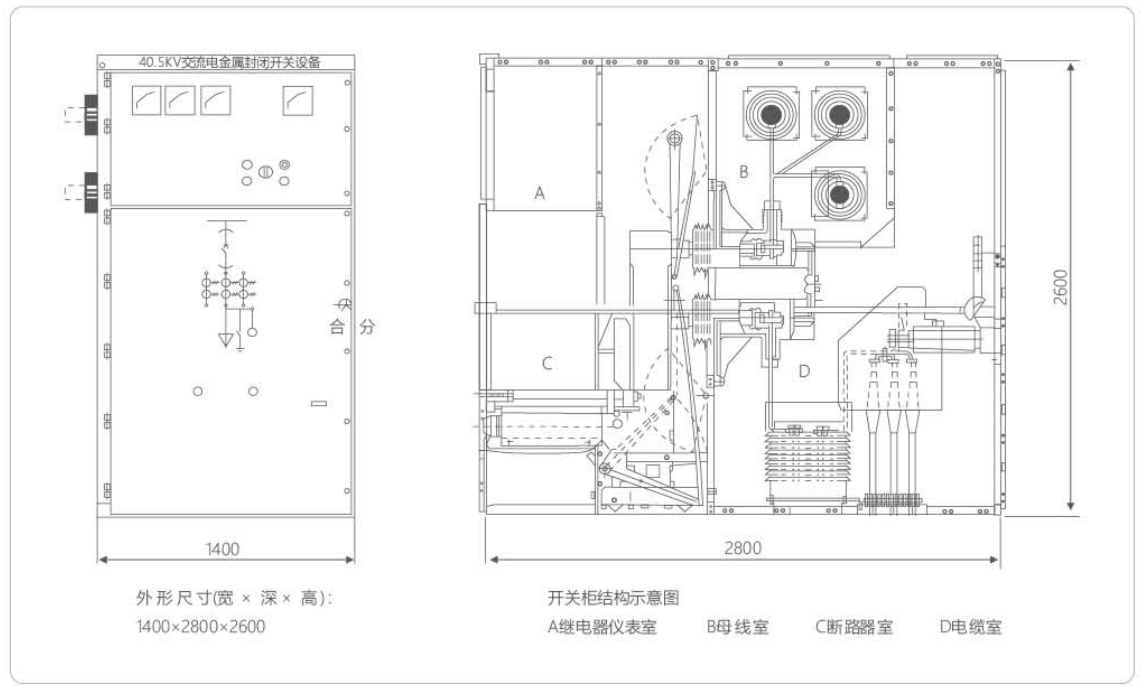

1. Die Schrankstruktur ist vom zusammengebauten Typ, und der Leistungsschalter nimmt eine Struktur vom Typ Handwagen-Boden an.

2. Es ist mit einem neuartigen, verbundisolierten Vakuum-Leistungsschalter ausgestattet, der sich durch gute Austauschbarkeit und einfachen Austausch auszeichnet.

3. Der Rahmen des Bollerwagens ist mit einem Antriebsmechanismus mit Spindel und Mutter ausgestattet, der eine einfache Bewegung des Bollerwagens ermöglicht und Schäden an der Antriebsstruktur aufgrund von Fehlbedienung verhindert.

4. Alle Vorgänge können bei geschlossener Schranktür durchgeführt werden.

5. Die Verriegelungen zwischen Hauptschalter, Handwagen und Schaltschrank verfügen über obligatorische mechanische Verriegelungsmethoden, um die „Fünf-Prävention“-Funktionen zu erfüllen.

6. Die Kabelkammer bietet ausreichend Platz und kann mehrere Kabel anschließen.

7. Ein Schnellerdungsschalter dient zum Erden und Schließen von Kurzschlussschleifen.

8. Die Gehäuseschutzstufe ist IP3X. Bei geöffneter Bollerwagenraumtür beträgt die Schutzart IP2X.

9. Das Produkt entspricht GB3906 – 2006, DL/T 404 – 2007 und bezieht sich auf den internationalen IEC298-Standard.

Nutzungsumgebung

Umgebungstemperatur: Obergrenze +40 °C, der innerhalb von 24 Stunden gemessene Durchschnittswert darf 35 °C nicht überschreiten, Untergrenze -10 °C.

Höhe: nicht mehr als 1000 m.

Relative Luftfeuchtigkeit: Tagesdurchschnittswert nicht über 95 %, Monatsdurchschnittswert nicht über 90 %.

Erdbebensicherheit: Stärke 8 nicht überschreiten.

Wasserdampfdruck: Tagesdurchschnittswert nicht mehr als 2,2 kPa, Monatsdurchschnittswert nicht mehr als 1,8 kPa.

Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion und heftige Vibrationen.

Technischer Parameter

Die gepanzerte, abnehmbare, metallgekapselte AC-Schaltanlage KYN61-40.5 kombiniert fortschrittliche Funktionen mit vielseitigen Anwendungen und ist damit eine wertvolle Lösung für ein breites Spektrum von Hochspannungs-Stromverteilungsanforderungen.
