XGN15 Innen-AC-Metall-Schaltanlage mit geschlossenem Ring

TOONICE ist ein führender Hersteller und Lieferant. Wir beliefern Großhändler auf der ganzen Welt mit XGN15 AC-Metall-Schaltanlagen mit geschlossenem Ring für den Innenbereich in hoher Qualität. Wir haben die neuesten Designs zu günstigen Preisen. Die Indoor-Wechselstrom-Metall-Schaltanlage XGN15 von TOONICE mit geschlossenem Ring verwendet einen SF6-Lastschalter und eine Lastschalter-Sicherungskombination als Hauptschalter, und der gesamte Schrank verfügt über eine Luftisolierung, die für die Verteilungsautomatisierung geeignet ist. Es handelt sich um ein kompaktes und erweiterbares Komplettset an Verteilergeräten. Es kann in großem Umfang beim Bau und bei der Sanierung städtischer Stromnetze eingesetzt werden und eignet sich für Verteilungssysteme in Industrie- und Bergbauunternehmen, Hochhäusern, Wohngebieten, Krankenhäusern, Schulen, Parks usw. Es wird hauptsächlich zum Empfang und zur Verteilung elektrischer Energie verwendet, hauptsächlich zur Ringnetzstromversorgung und Endstromversorgung, und eignet sich auch für die Installation in vorgefertigten Umspannwerken.

Arbeitsumgebung:

Umgebungstemperatur: +4500T

Relative Luftfeuchtigkeit:

Tagesdurchschnitt < 95 %

Monatlicher Durchschnitt < 90 %

Höhe: <1000 m

Stoßfest: Stufe 8

*Starke Vibrationen und Stöße sowie kein Feuer, keine chemische Korrosion oder explosionsgefährdete Orte

Den Standard durchsetzen:

GB 3960-2006          „3,6 kVw40,5 kV AC metallgekapselte Schalt- und Steuergeräte“

IEC 60298-1990       „Metallgekapselte AC-Schaltanlagen und Steuergeräte mit Nennspannungen über 1 kV bis 52 kV und darunter“

GB/T11022-2011      „Gemeinsame technische Anforderungen für Normen für Hochspannungsschaltanlagen und Steuergeräte“

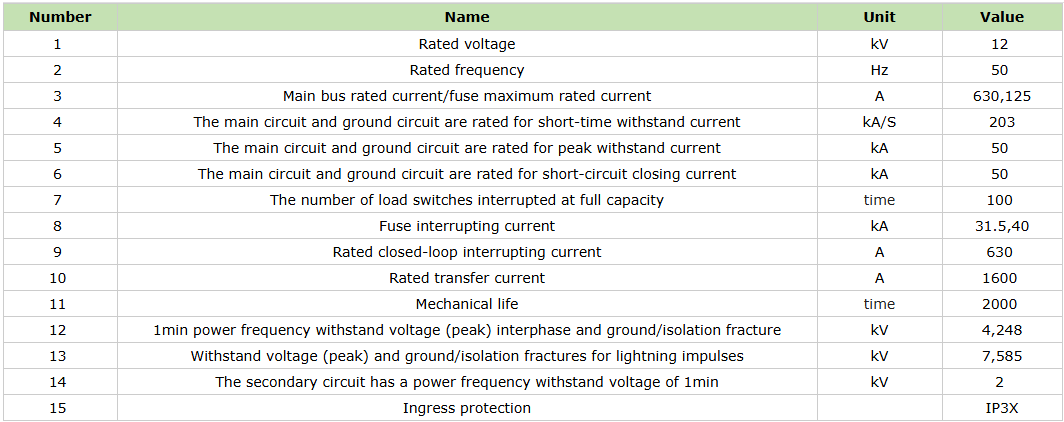

Technische Parameter:

Produktmerkmale:

1. Die Ringhaupteinheit SF6 ist einfach zu kombinieren und zu erweitern, hat ein kleines Volumen, ist sicher und zuverlässig.

2. Durch die Verwendung von SF6-Gas als Isolations- und Lichtbogenlöschmedium stellt das Rotationslichtbogenlöschverfahren mit konstantem Magnetfeld sicher, dass seine Lichtbogenlöschfähigkeit nicht durch die Stärke des Lichtbogenstroms beeinträchtigt wird, mit guter Abschaltleistung, geringer Überspannung, langer elektrischer Lebensdauer und wartungsfreier Lichtbogenlöschkammer;

3.Es kann über drei Arbeitsplätze und mehrere Funktionen verfügen und mit miniaturisierten Manometern ausgestattet werden.

4.Einfach zu bedienender, äußerst zuverlässiger Betriebsmechanismus und Verriegelungsmechanismus;

5. Nachdem der Nennbruchtest des SF6-Gas-Nulldrucks bestanden wurde, ist der Funktionsspielraum groß und die Wahrscheinlichkeit extrem hoch;

6.Der Erdungsschalter verfügt über Funktionen zum Öffnen und Schließen von Kurzschlüssen, die den nationalen Standards entsprechen.

7. Der Schrank besteht aus importiertem, mit Aluminium beschichtetem, gestanztem und geformtem Zinkblech und verfügt über eine zusammengebaute Struktur, die robust und verformungsbeständig ist.

Produktstruktur:

1. Gesamtstruktur

Die Ringhaupteinheit besteht aus Sammelschienenraum, Lastschalterraum (oder Leistungsschalterraum), Kabelraum, Antriebsmechanismus, Verriegelungsmechanismus, Niederspannungskontrollraum und Mess- oder Messkreis. Jedes Fach ist durch Stahlplatten unterteilt, um Störungen in angrenzenden Räumen zu vermeiden.

2.Sammelschienenraum

Der Sammelschienenraum ist oben im Schaltschrank angeordnet, wo die Hauptsammelschienen miteinander verbunden sind und durch die gesamte Schaltanlagenreihe verlaufen. Die Sammelschiene ist horizontal angeordnet und lässt sich leicht erweitern.

3. Hauptschaltraum

Lastschaltraum: Im Schaltraum ist ein Lastschalter installiert. Das Gehäuse des Lastschalters besteht aus Epoxidharzguss und ist mit SF6-Gas als Lichtbogenlösch- und Isoliermedium gefüllt. Am Austrittsende der Betätigungswelle befinden sich zwei transparente Endkappen aus heißgepresstem Kunststoff, durch die der Kontaktstatus beobachtet werden kann. Je nach Kundenwunsch können im Schaltraum SF6-Gasdichtemessgeräte oder Gasdichtemessgeräte mit Alarmkontakten installiert werden.

Leistungsschalterraum: Der Leistungsschalterraum befindet sich in der Mitte des Schranks und kann je nach Kundenwunsch mit speziellen Vakuum-Leistungsschaltern oder SF6-Leistungsschaltern ausgestattet werden. Sein Ausschaltvermögen kann den normalen Schalt- und Zweignetzbetrieb sowie das Ausschalten von Kurzschlussströmen in besonderen Situationen bewältigen. Vakuum-Leistungsschalter eignen sich besonders für den häufigen Betrieb von Netzwerksystemen. Der Leistungsschalter ist mit einem federbetätigten Mechanismus ausgestattet, der eine Wiedereinschaltfunktion, einen zuverlässigen Betrieb und eine lange Lebensdauer bietet.

4.Kabelraum

Der Kabelraum dient hauptsächlich dem Kabelanschluss und ermöglicht den Anschluss von einadrigen oder dreiadrigen Kabeln mit einfachsten ungeschirmten Kabelköpfen. Gleichzeitig bietet der großzügige Platz auch Platz für Komponenten wie Blitzableiter, Stromwandler und Erdungsschalter. Die normgerecht gestaltete Schranktür verfügt über Beobachtungsfenster und Sicherheitsverriegelungen, der Kabelraumboden ist mit Dichtungsabdeckungen und entsprechend dimensionierten Kabelklemmen mit Halterungen ausgestattet. Der vordere Rahmen des Kabelraumbodens kann zur einfachen Kabelinstallation entfernt werden.

5. Betriebsmechanismus, Verriegelungsmechanismus und Niederspannungskontrollraum

Die Niederspannungskammer mit Stellwerk dient gleichzeitig als Bedienpult. Der Niederspannungsraum ist mit einem federbetätigten Mechanismus mit Positionsanzeigen und mechanischen Verriegelungsvorrichtungen sowie Hilfskontakten, Auslösespulen, Notauslösemechanismen, kapazitiven Live-Anzeigegeräten, Schlüsselschlössern und elektrischen Betriebsgeräten ausgestattet. Gleichzeitig kann der Niederspannungsraum auch zur Installation von Steuerstromkreisen, Aufzeichnungsgeräten und Schutzrelais genutzt werden. Der 750 mm breite Schrank verfügt über zwei identische Niederspannungsräume, die Platz für weiteres Zubehör bieten.

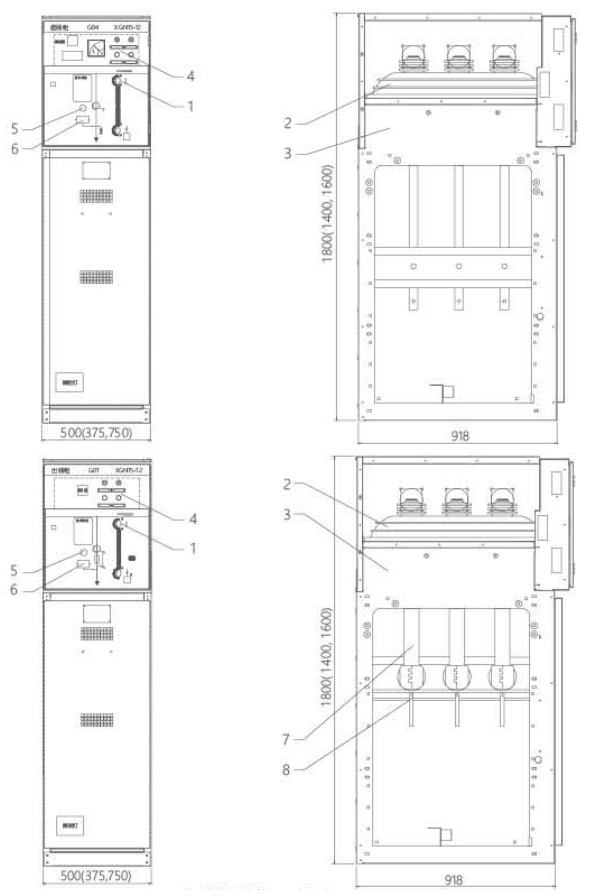

Strukturdiagramm

Anwendungen:

1. Stromverteilungssysteme: Werden in Stromverteilungsnetzen zur Steuerung und zum Schutz elektrischer Schaltkreise verwendet und sorgen so für eine stabile und zuverlässige Stromversorgung.

2. Industrieanlagen: Wird in Industrieumgebungen zur Verwaltung von Hochspannungskreisen und zum wirksamen Schutz von Maschinen und Geräten eingesetzt.

3. Gewerbliche Gebäude: Wird in gewerblich genutzten Gebäuden installiert, um die Hochspannungsverteilung zu steuern und die Systemsicherheit zu erhöhen.

4. Umspannwerke: Wird in Umspannwerken zum Schalten und Isolieren von Hochspannungskreisen verwendet, um einen sicheren und effizienten Betrieb zu gewährleisten.

5. Anlagen für erneuerbare Energien: Werden in Systemen für erneuerbare Energien wie Solar- und Windparks eingesetzt, um die Stromverteilung zu verwalten und Hochspannungskomponenten zu schützen.

6. Versorgungsunternehmen: Wird von Versorgungsunternehmen zur Steuerung und zum Schutz elektrischer Netze verwendet, um eine zuverlässige Stromversorgung und Systemstabilität sicherzustellen.

7. Schaltanlagenräume: Integriert in Schaltanlagenräume zur Verwaltung und Steuerung der Stromverteilung auf engstem Raum.

8. Rechenzentren: Wird in Rechenzentren eingesetzt, um die Hochspannungsverteilung zu verwalten und die Sicherheit und Zuverlässigkeit kritischer elektronischer Geräte zu gewährleisten.

Die XGN15Indoor AC-Metall-Schaltanlage mit geschlossenem Ring bietet robuste, zuverlässige und effiziente Lösungen für die Verwaltung elektrischer Hochspannungssysteme in verschiedenen Anwendungen. Seine fortschrittlichen Funktionen und seine langlebige Konstruktion machen es zu einer Schlüsselkomponente in modernen Stromverteilungs- und Schutzsystemen.
